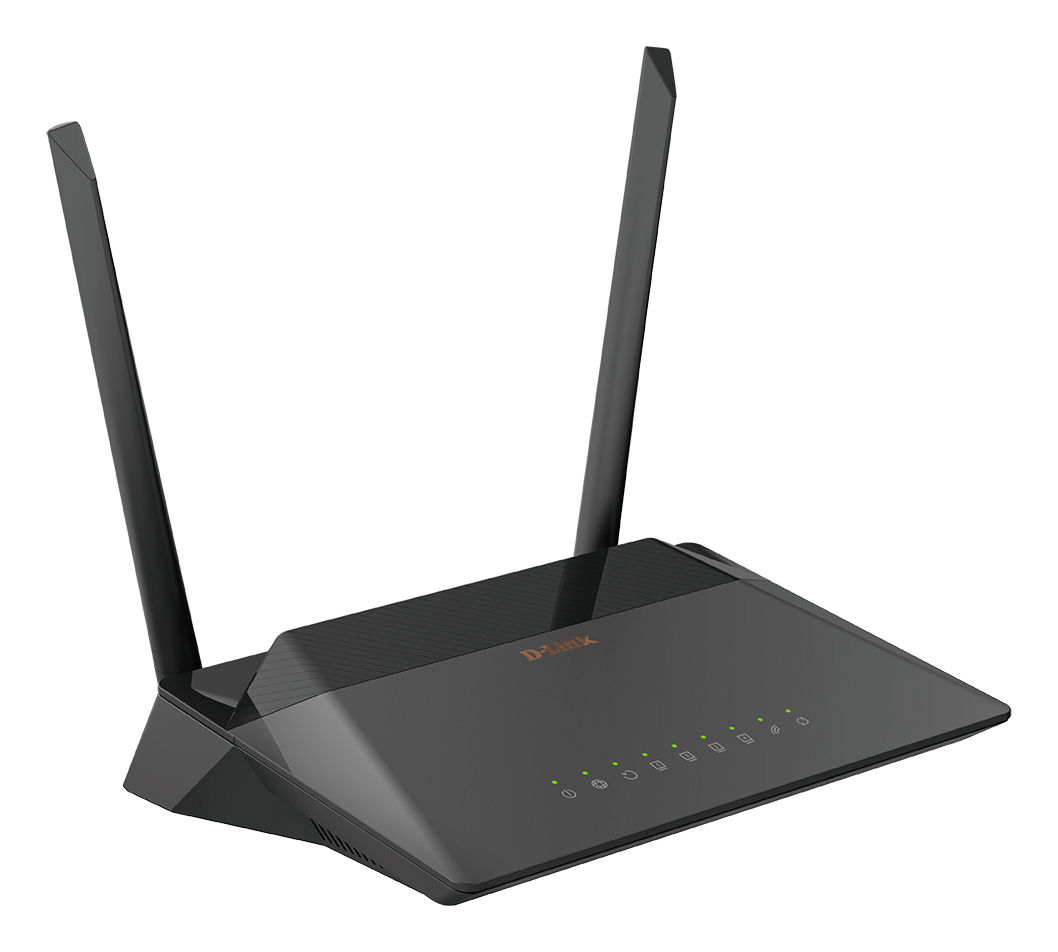

D-Link DSL-224 Беспроводной маршрутизатор N300 VDSL2 с поддержкой ADSL2+/Ethernet WAN

Аппаратное обеспечение

Процессор

• RTL8685S (500 МГц)

Оперативная память

• 32 MБ, DDR2 SDRAM

Flash-память

• 8 MБ, SPI

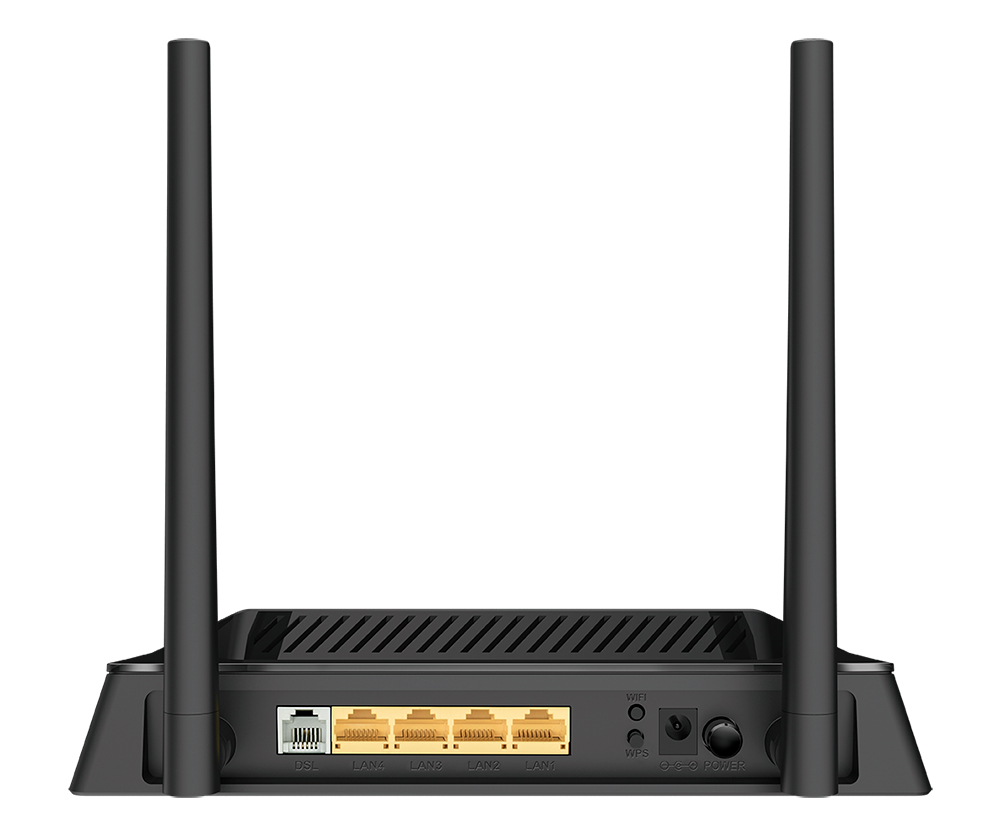

Интерфейсы

• Порт DSL с разъемом RJ-11

• 4 порта LAN 10/100BASE-TX

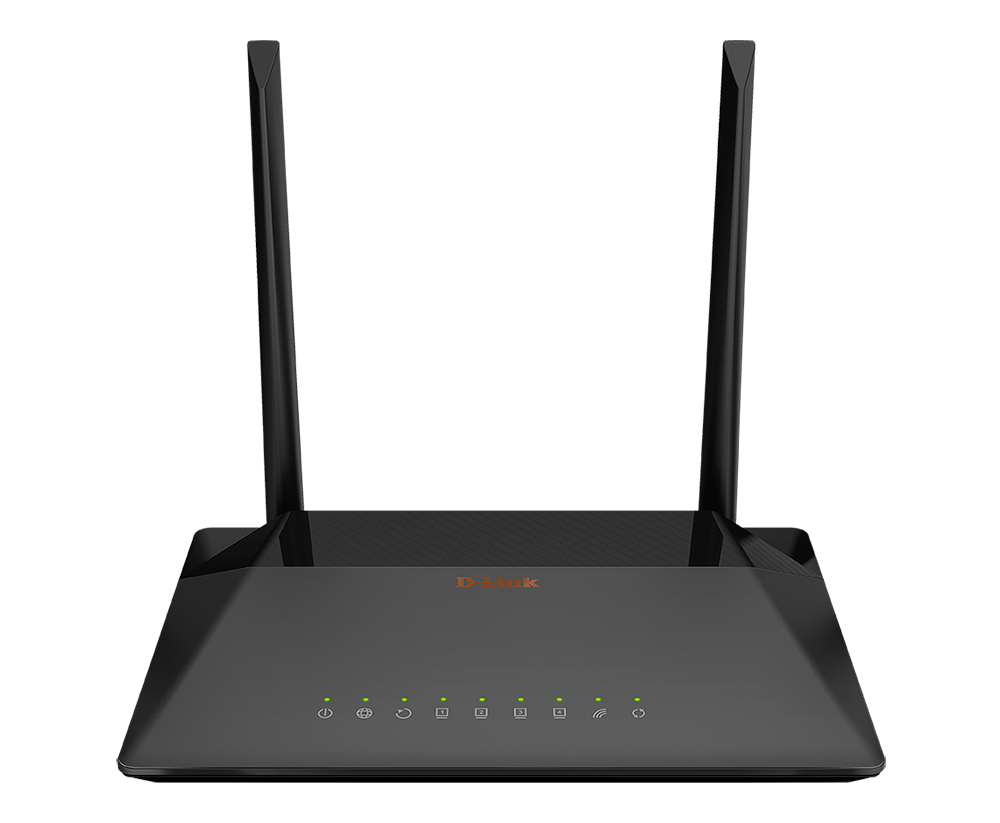

Индикаторы

• Питание

• Интернет

• DSL

• 4 индикатора Локальная сеть

• Беспроводная сеть

• WPS

Кнопки

• Кнопка POWER для включения/выключения питания

• Кнопка RESET для возврата к заводским настройкам

• Кнопка WPS для установки беспроводного соединения

• Кнопка WIFI для включения/выключения беспроводной сети

Антенна

• Две внешние несъемные всенаправленные антенны с коэффициентом усиления 5 дБи

Схема MIMO

• 2 x 2

Разъем питания

• Разъем для подключения питания (постоянный ток)

Параметры DSL

Стандарты VDSL/ADSL

• VDSL2: ITU G.993.2, поддержка профилей 8a, 8b, 8c, 8d, 12a, 12b, 17a, 30a

• ADSL: Multi-mode, ANSI T1.413 Issue 2, ITU-T G.992.1 (G.dmt) Annex A, ITU-T G.992.2 (G.lite) Annex A, ITU-T G.994.1 (G.hs)

• ADSL2: ITU-T G.992.3 (G.dmt.bis) Annex A/L/M, ITU-T G.992.4 (G.lite.bis) Annex A

• ADSL2+: ITU-T G.992.5 Annex A/L/M

Протоколы ATM/PPP

• Инкапсуляция Ethernet в режимах моста и маршрутизатора

• Мультиплексирование на основе VC/LLC

• ATM Forum UNI3.1/4.0 PVC (до 8 PVC)

• Уровень адаптации ATM типа 5 (AAL5)

• Принципы и функции OAM ITU-T I.610, включая F4/F5 loopback

• ATM QoS

• PPP over ATM (RFC 2364)

• PPP over Ethernet (PPPoE)

• Поддержка функции Keep-alive для PPP-протоколов

Программное обеспечение

Типы подключения WAN

• PPPoA

• PPPoE

• IPv6 PPPoE

• PPPoE Dual Stack

• IPoA

• Статический IPv4 / Динамический IPv4

• Статический IPv6 / Динамический IPv6

• Bridge

Сетевые функции

• DHCP-сервер/relay

• Расширенная настройка встроенного DHCP-сервера

• Назначение IPv6-адресов в режиме Stateful/Stateless, делегирование префикса IPv6

• DNS relay

• Dynamic DNS

• Статическая IPv4/IPv6-маршрутизация

• IGMP Proxy

• IGMP snooping

• RIP

• Поддержка UPnP IGD

• Поддержка VLAN

• Поддержка функции ping со стороны внешней сети (WAN ping respond)

• Поддержка механизма SIP ALG

• Поддержка RTSP

• Преобразование LAN/WAN

Функции межсетевого экрана

• Преобразование сетевых адресов (NAT)

• Контроль состояния соединений (SPI)

• IPv4/IPv6-фильтр

• MAC-фильтр

• URL-фильтр

• DMZ-зона

• Виртуальные серверы

VPN

• IPsec/PPTP/L2TP/PPPoE pass-through

QoS

• Группирование интерфейсов

• Приоритет VLAN (802.1p)

Управление и мониторинг

• Локальный и удаленный доступ к настройкам по TELNET/WEB (HTTP/HTTPS)

• Web-интерфейс настройки и управления на нескольких языках

• Поддержка приложения D-Link Assistant для устройств под управлением ОС Android

• Обновление ПО маршрутизатора через web-интерфейс

• Автоматическое уведомление о наличии новой версии ПО

• Сохранение и загрузка конфигурации

• Возможность передачи журнала событий на удаленный сервер

• Автоматическая синхронизация системного времени с NTP-сервером и ручная настройка даты и времени

• Утилита ping

• Утилита traceroute

• Клиент TR-069

Параметры беспроводного модуля

Стандарты

• IEEE 802.11b/g/n

Диапазон частот

Диапазон частот будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.

• 2400 ~ 2483,5 МГц

Безопасность беспроводного соединения

• WEP

• WPA/WPA2 (Personal/Enterprise)

• МАС-фильтр

• WPS (PBC/PIN)

Дополнительные функции

• WMM (Wi-Fi QoS)

• Информация о подключенных Wi-Fi-клиентах

• Расширенные настройки

• Интеллектуальное распределение Wi-Fi-клиентов

• Гостевая Wi-Fi-сеть / поддержка MBSSID

• Ограничение скорости беспроводной сети

• Периодическое сканирование каналов, автоматический переход на более свободный канал

• Автоматическое согласование ширины канала с условиями окружающей среды (20/40 Coexistence)

Скорость беспроводного соединения

• IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с

• IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с

• IEEE 802.11n: от 6,5 до 300 Мбит/с (от MCS0 до MCS15)

Выходная мощность передатчика

Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране

• 802.11b

15 дБм (+/-1 дБ)

• 802.11g

14 дБм (+/-1 дБ)

• 802.11n

14 дБм (+/-1 дБ)

Чувствительность приемника

• 802.11b

  - 86 дБм

• 802.11g

  - 72 дБм

• 802.11n

HT20

  - 67 дБм

HT40

  - 65 дБм

Схемы модуляции

• 802.11b: CCK (11 и 5,5 Мбит/с), DQPSK (2 Мбит/с), DBPSK (1 Мбит/с), DSSS

• 802.11g: PSK/CCK, DBPSK, DQPSK, OFDM, BPSK, QPSK, 16QAM, 64QAM

• 802.11n: PSK/CCK, DBPSK, DQPSK, OFDM и др.

Физические параметры

Размеры (Д x Ш x В)

• 205 x 139 x 32 мм

Вес

• 260 г

Условия эксплуатации

Питание

• Выход: 12 В постоянного тока, 1 А

Температура

• Рабочая: от 0 до 40 °C

• Хранения: от -20 до 70 °C

Влажность

• От 5% до 95% (без конденсата)

• Маршрутизатор DSL-224

• Адаптер питания постоянного тока 12В/1А

• Телефонный кабель с разъемом RJ-11

• Ethernet-кабель

• Сплиттер

• Документ «Краткое руководство по установке» (буклет)
