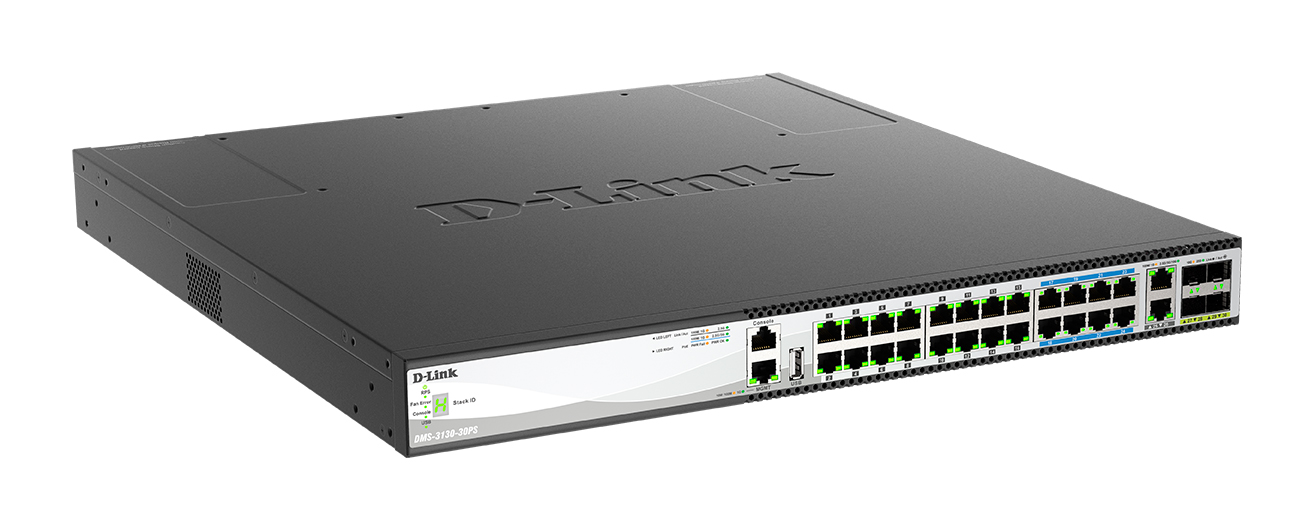

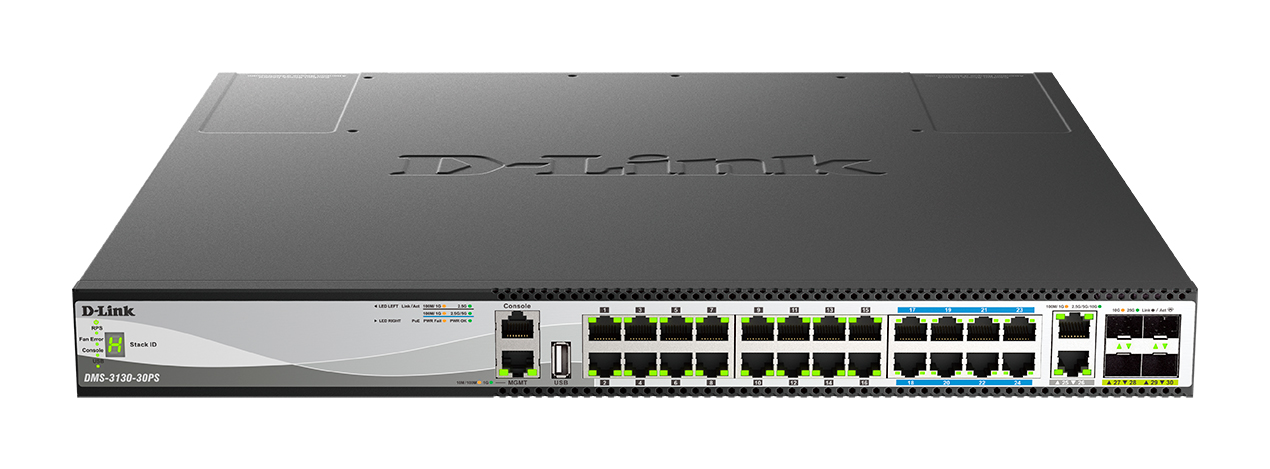

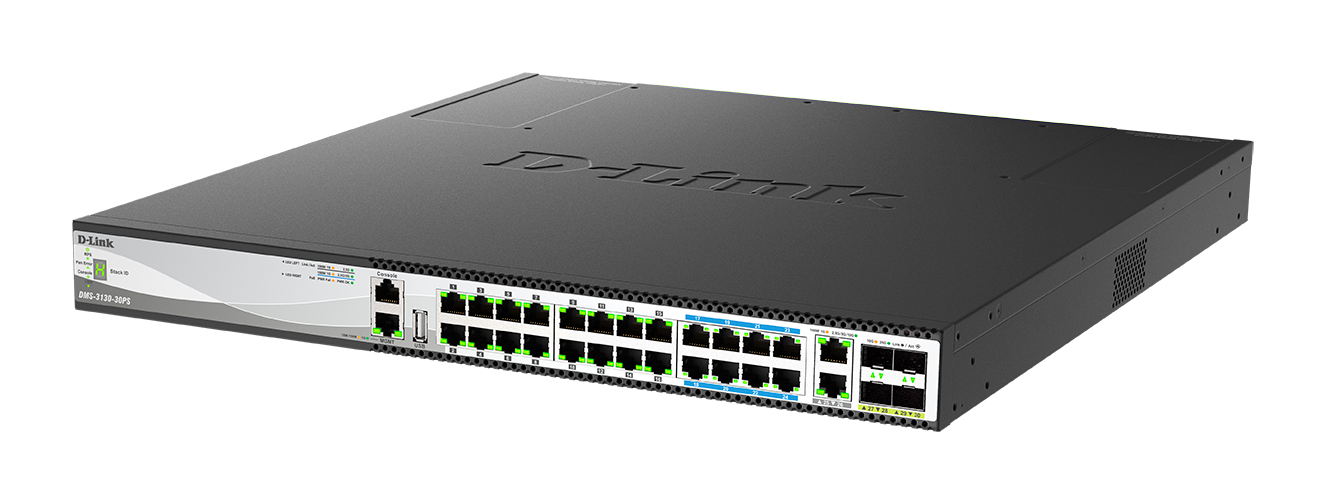

D-Link DMS-3130-30PS Управляемый L3 стекируемый коммутатор с 16 портами 100/1000/2.5GBase-T, 8 портами 5GBase-T

Аппаратное обеспечение

Процессор

• 1,25 ГГц

Оперативная память

• 2 ГБ

Flash-память

• 256 МБ

Интерфейсы

• 16 портов 100/1000/2.5GBase-T с поддержкой PoE

• 8 портов 5GBase-T с поддержкой PoE

• 2 порта 10GBase-T

• 4 порта 10/25GBase-X SFP28

• Консольный порт с разъемом RJ-45

• Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band)

• Порт USB 2.0 тип A

Индикаторы

• Power

• Link/Activity/Speed (на порт)

• PoE (на порт PoE)

• Console

• USB

• RPS

• Fan Error

• Stack ID

• MGMT

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3bz 2.5GBase-T

• IEEE 802.3bz 5GBase-T

• IEEE 802.3an 10GBase-T

• IEEE 802.3ae 10GBase-X

• IEEE 802.3by 25GBase-X

• IEEE 802.3az Energy-Efficient Ethernet (EEE) для 1000Base-T

• Управление потоком IEEE 802.3x

• Автоматическое определение MDI/MDIX на всех медных портах

Производительность

Коммутационная матрица

• 400 Гбит/с

Метод коммутации

• Store-and-forward

Макс. скорость перенаправления 64-байтных пакетов

• 298 Mpps

Размер таблицы MAC-адресов

• 32K записей

Буфер пакетов

• 4 МБ

Jumbo-фрейм

• 12 288 байт

Программное обеспечение

Стекирование

• Виртуальное стекирование

  - D-Link Single IP Management

  - До 32 устройств в виртуальном стеке

• Физическое стекирование

  - Полоса пропускания: до 100 Гбит/с

  - До 9 устройств  в стеке

  - Кольцевая топология

Функции уровня 2

• Управление потоком

  - 802.3x

  - Предотвращение блокировок HOL

• Link Aggregation

  - 802.1AX

  - 802.3ad

  - Макс. 32 группы на устройство/8 портов на группу

• Spanning Tree Protocol

  - 802.1D STP

 - 802.1w RSTP

 - 802.1s MSTP

 - BPDU Filtering

 - Root Guard (Restriction)

  - Loop Guard

• Loopback Detection

• Зеркалирование портов

  - One-to-One

 - Many-to-One

 - Поддержка зеркалирования для входящего/исходящего трафика

  - Поддержка 4 групп зеркалирования

• Зеркалирование потоков

  - Поддержка зеркалирования для входящего/исходящего трафика

• Зеркалирование VLAN

• RSPAN

• L2 Protocol Tunneling

• ERPS (Ethernet Ring Protection Switching) v1/v2

Многоадресная рассылка уровня 2

• IGMP Snooping

  - IGMP v1/v2/v3

  - Поддержка до 1024 групп

  - IGMP Snooping Fast Leave на основе порта

  - Поддержка 64 статических многоадресных групп

  - IGMP Snooping на VLAN

  - Data Driven Learning

  - IGMP Snooping Querier

  - Аутентификация IGMP

  - IGMP Accounting

  - Report suppression

• MLD Snooping

  - MLD v1/v2¹

  - Поддержка до 1024 групп

  - MLD Snooping Fast Leave на основе порта

  - Поддержка 64 статических многоадресных групп

  - MLD Snooping на VLAN

  - MLD Snooping Querier

  - MLD Proxy Reporting

VLAN

• Группы VLAN:

  - Макс. 4K VLAN-групп

  - Макс. VID: 4094

• GVRP: макс. 4K динамических VLAN-групп

• Double VLAN (Q-in-Q)

  - Q-in-Q на основе портов

  - Selective Q-in-Q

• 802.1Q

• Auto Surveillance VLAN¹

• VLAN на основе портов

• 802.1v VLAN на основе протоколов

• Voice VLAN¹

• VLAN на основе MAC-адресов

• VLAN Translation

• Multicast VLAN (ISM VLAN для IPv4/IPv6)

• Asymmetric VLAN

• Private VLAN

• VLAN Trunking

• Super VLAN

Качество обслуживания (QoS)

• 802.1p

• 8 очередей на порт

• Обработка очередей

  - Strict Priority

  - Weighted Round Robin (WRR)

  - Strict + WRR

  - Weighted Deficit Round Robin (WDRR)

• Поддержка следующих действий для потоков

  - Метка приоритета 802.1p

  - Метка ToS/DSCP

  - Управление полосой пропускания

• Контроль перегрузки

  - Weighted Random Early Detection (WRED)

• CoS на основе:

  - Порта коммутатора

  - Внутреннего/внешнего VID

  - Очередей приоритетов 802.1p

  - MAC-адреса

  - IP-адреса

  - DSCP

  - Типа протокола

  - Порта TCP/UDP

  - Класса IPv6-трафика

  - Метки потока IPv6

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с)

  - На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с)

  - Управление полосой пропускания по очереди (с мин. значением 8 Кбит/с)

• Три цвета маркировки

  - CIR/PIR мин. шаг 8 Кбит/с

  - trTCM

  - srTCM

Функции уровня 3

• IPv4 ARP: 4096 записей

  - 256 статических записей ARP

• IPv6 ND: 1024 записей

  - 128 статических записей ND

• Интерфейс IP:

  - Поддержка 128 интерфейсов

• Gratuitous ARP

• Интерфейс Loopback

• Proxy ARP

  - Поддержка Local ARP Proxy

• VRRP

• VRRP v3

• IPv6 Neighbour Discovery (ND)

Маршрутизация уровня 3

• Поддержка 1024 аппаратных записей маршрутизации по IPv4/IPv6

  - 1 запись на каждый маршрут IPv4

  - 2 записи на каждый маршрут IPv6

• Поддержка до 16K аппаратных записей коммутации L3 по IPv4/до 8K аппаратных записей коммутации L3 по IPv6

  - 1 запись на каждый маршрут IPv4

  - 2 записи на каждый маршрут IPv6

• Статическая маршрутизация

  - Макс. кол-во записей IPv4: 512

  - Макс. кол-во записей IPv6: 256

• Equal-Cost Multi-Path Route (ECMP)

• Weighted-Cost Multi-Path Route (WCMP)

• Маршрут IPv4/IPv6 по умолчанию

• Policy-based Route (PBR)

• Null Route

• Route Preference

• Route Redistribution

• RIPv1/v2/ng

• OSPF

  - OSPF v2/v3

  - Пассивный интерфейс OSPF

  - Stub/NSSA area

  - Equal-Cost Multi-Path Route (ECMP)

  - Text/MD5 authentication

Многоадресная рассылка уровня 3

• IGMP v1/v2/v3

• PIM-SM for IPv4²

Списки управления доступом (ACL)

• ACL на основе:

  - Приоритета 802.1p

  - VID

  - MAC-адреса

  - Ether Type

  - LLC

  - VLAN

  - IP-адреса

  - IP preference/ToS

  - DSCP

  - Типа протокола

  - Номера TCP/UDP-порта

  - Класса IPv6-трафика

  - Метки потока IPv6

• ACL по расписанию

• Фильтрация интерфейса CPU

• Макс. кол-во записей ACL:

  - Входящих (аппаратных): 3072

  - Исходящих (аппаратных): 1024

  - Карта доступа VLAN: 100

Безопасность

• Port Security

  - Поддержка до 64 MAC-адресов на порт

• Защита от широковещательного/многоадресного/одноадресного шторма

• D-Link Safeguard Engine

• Функция DHCP Server Screening

• IP Source Guard

• DHCP Snooping

• IPv6 Snooping

• Dynamic ARP Inspection (DAI)

• DHCPv6 Guard

• IPv6 Route Advertisement (RA) Guard

• IPv6 ND Inspection

• Обнаружение проблем, связанных с совпадением сетевых адресов

• Предотвращение атак ARP Spoofing

  - Макс. количество записей: 64

• L3 Control Packet Filtering

• Сегментация трафика

• SSL

  - Поддержка TLS 1.0/1.1/1.2

  - Поддержка доступа IPv4/IPv6

• SSH

  - Поддержка SSH v2

  - Поддержка доступа IPv4/IPv6

• Предотвращение атак BPDU

• Предотвращение атак DoS

OAM

• 802.3ah Ethernet Link OAM

• D-Link Unidirectional Link Detection (DULD)

• Dying Gasp

• 802.1ag Connectivity Fault Management (CFM)

• Y.1731 OAM

• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring)

AAA

• Guest VLAN

• Аутентификация 802.1X:

  - Управление доступом на основе порта/узла

  - Назначение политики Identity-driven

  - Динамическое назначение VLAN

  - Управление полосой пропускания

  - Назначение ACL

• Уровень привилегий для доступа к управлению

• Trusted Host

• RADIUS/TACACS+ Accounting

• Управление доступом на основе Web (WAC):

  - Управление доступом на основе порта/узла

  - Назначение политики Identity-driven

  - Динамическое назначение VLAN

  - Управление полосой пропускания

  - Назначение ACL

• Аутентификация на основе RADIUS и TACACS+

• Authentication Database Failover

• Compound Authentication

• Управление доступом на основе MAC-адресов (MAC):

  - Управление доступом на основе порта/узла

  - Назначение политики Identity-driven

  - Динамическое назначение VLAN

  - Управление полосой пропускания

  - Назначение ACL

Управление

• Web-интерфейс

  - Поддержка доступа IPv4/IPv6

  - Поддержка SSL (HTTPS)

• Интерфейс командной строки (CLI)

• Telnet-сервер для IPv4/IPv6

• Telnet-клиент для IPv4/IPv6

• TFTP-клиент для IPv4/IPv6

• DNS-клиент для IPv4/IPv6

• Защищенный FTP-сервер для IPv4/IPv6

• SNMP

  - Поддержка v1/v2c/v3

  - Поддержка доступа IPv4/IPv6

• SNMP Traps

• Системный журнал для сервера IPv4/IPv6

• sFlow

• Поддержка нескольких версий ПО

• Поддержка нескольких версий конфигураций

• RMON v1

  - Поддержка 1, 2, 3, 9 групп

• RMON v2

  - Поддержка группы ProbeConfig

• LLDP/LLDP-MED

• BootP/DHCP-клиент

• DHCP Auto-configuration

• DHCP/DHCPv6 Local Relay

• DHCP Relay Option 60/61/82/125

• Файловая система Flash

• PPPoE Circuit-ID insertion

• D-Link Discover Protocol (DDP)

• Команды отладки

• SNTP (поддержка IPv4/IPv6)

• NTPv3/v4

• Восстановление пароля

• Шифрование пароля

• DHCP-сервер

  - Поддержка адреса назначения IPv4/IPv6

• Логирование команд

• SMTP

• DHCPv6 Prefix Delegation (PD)

• Ping/Traceroute для IPv4/IPv6

• PD Alive

Технология Green

• Экономия электроэнергии за счет:

  - Определения статуса соединения для 1000Base-T

  - Выключения индикаторов

  - Выключения портов

  - Использования спящего режима

  - PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию

Стандарты MIB

• RFC1065, RFC1066, RFC1155, RFC1156, RFC2578 MIB Structure

• RFC1212 Concise MIB Definitions

• RFC1213 MIBII

• RFC1215 MIB Traps Convention

• RFC1493, RFC4188 Bridge MIB

• RFC1157, RFC2571, RFC2572, RFC2573, RFC2574, RFC2575, RFC2576 SNMP MIB

• RFC1442, RFC1901, RFC1902, RFC1903, RFC1904, RFC1905, RFC1906, RFC1907, RFC1908, RFC2578, RFC3418, RFC3636 SNMPv2 MIB

• RFC271, RFC1757, RFC2819 RMON MIB

• RFC2021 RMONv2 MIB

• RFC1398, RFC1643, RFC1650, RFC2358, RFC2665, RFC3635 Ether-like MIB

• RFC2668 802.3 MAU MIB

• RFC2674, RFC4363 802.1p MIB

• Interface Group MIB

• RFC2618 RADIUS Authentication Client MIB

• RFC4022 MIB for TCP

• RFC4113 MIB for UDP

• RFC2389 MIB for Diffserv.

• RFC2620 RADIUS Accounting Client MIB

• RFC2925 Ping & TRACEROUTE MIB

• TFTP uploads and downloads (D-Link MIB)

• Trap MIB (D-Link MIB)

• RFC4265 IPv6 MIB

• RFC4266 ICMPv6 MIB

• Entity MIB

• VRRP MIB

• RIPv2 MIB

• RFC1850, RFC5643 OSPF MIB

• RFC4293 IPv6 SNMP Mgmt Interface MIB

• DDM MIB (D-Link MIB)

• Private MIB

• MIB for D-Link Zone Defense

• RFC3621 Power Ethernet MIB

• DDP MIB

• LLDP-MED MIB

Стандарты RFC

• RFC 768 UDP

• RFC 791 IP

• RFC 793 TCP

• RFC 826 ARP

• RFC 3513, 4291, IPv6 Addressing Architecture

• RFC2474, RFC3168, RFC3260 Definition of the DS Field in the IPv4 and IPv6 Headers

• RFC1321, RFC2284, RFC2865, RFC2716, RFC1759, RFC3580, RFC3748 Extensible Authentication Protocol (EAP)

• RFC2571 SNMP Framework

• RFC 2068 HTTP

• RFC 2866 RADIUS Accounting

• RFC792 ICMPv4

• RFC2463, RFC4443 ICMPv6

• RFC4884 Extended ICMP to support Multi-Part Messages

• RFC1338, RFC1519 CIDR

• RFC2574 User-based Security Model for SNMPv3

• RFC1981 Path MTU Discovery for IPv6

• RFC2460 IPv6

• RFC 2571, 2572, 2573, 2574, SNMP

• RFC 854 Telnet

• RFC 951, 1542 BootP

• RFC2461, RFC4861 Neighbor Discovery for IPv6

• RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration (SLAAC)

• RFC2464 IPv6 over Ethernet and definition

• RFC1886 DNS extension support for IPv6

PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at

• IEEE 802.3bt/UPoE

• Perpetual PoE

• Fast PoE

Порты с поддержкой PoE

• Порты 1-24

Бюджет мощности PoE

• 740 Вт (макс. 30 Вт на порт PoE 1-16, макс. 60 Вт на порт 17-24)

Физические параметры

Размеры (Д x Ш x В)

• 440 x 470 x 44 мм

Вес

• 6,54 кг

Условия эксплуатации

Питание на входе

• От 100 до 240 В переменного тока, 50-60 Гц

Максимальная потребляемая мощность

• 954,9 Вт (функция PoE включена)

• 88,9 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 58,3 Вт

Тепловыделение

• 955,29 Вт (3 261,5 БТЕ/час)

MTBF (часы)

• 277 222,63

Уровень шума

• При высокой скорости вентилятора: 72,8 дБ

• При низкой скорости вентилятора: 39,9 дБ

Защита от статического электричества

• Поддержка защиты от статического электричества до 6 кВ на медных портах 2.5GBase-T и 5GBase-T (стандарт IEC61000-4-5)

Система вентиляции

• 2 вентилятора Smart

Температура

• Рабочая: от 0 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата

Комплект поставки

• Коммутатор DMS-3130-30PS

• Кабель питания

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• Комплект для монтажа

• 4 резиновые ножки

• Краткое руководство по установке

Совместимое оборудование

SFP+ трансиверы

• DEM-431XT

• DEM-432XT

• DEM-433XT

• DEM-434XT

• DEM-435XT

WDM SFP+ трансиверы

• DEM-436XT-BXD/20KM

• DEM-436XT-BXU/20KM

• DEM-436XT-BXD/40KM

• DEM-436XT-BXU/40KM

SFP28 трансиверы

• DEM-S2801SR

• DEM-S2810LR

Кабели 10G SFP+

• DEM-CB100S

• DEM-CB300S

• DEM-CB700S

Прочее

Безопасность

• CB

• cUL

• BSMI

EMI

• FCC Class A

• CE Class A

• VCCI Class A

• IC

• RCM

• BSMI
