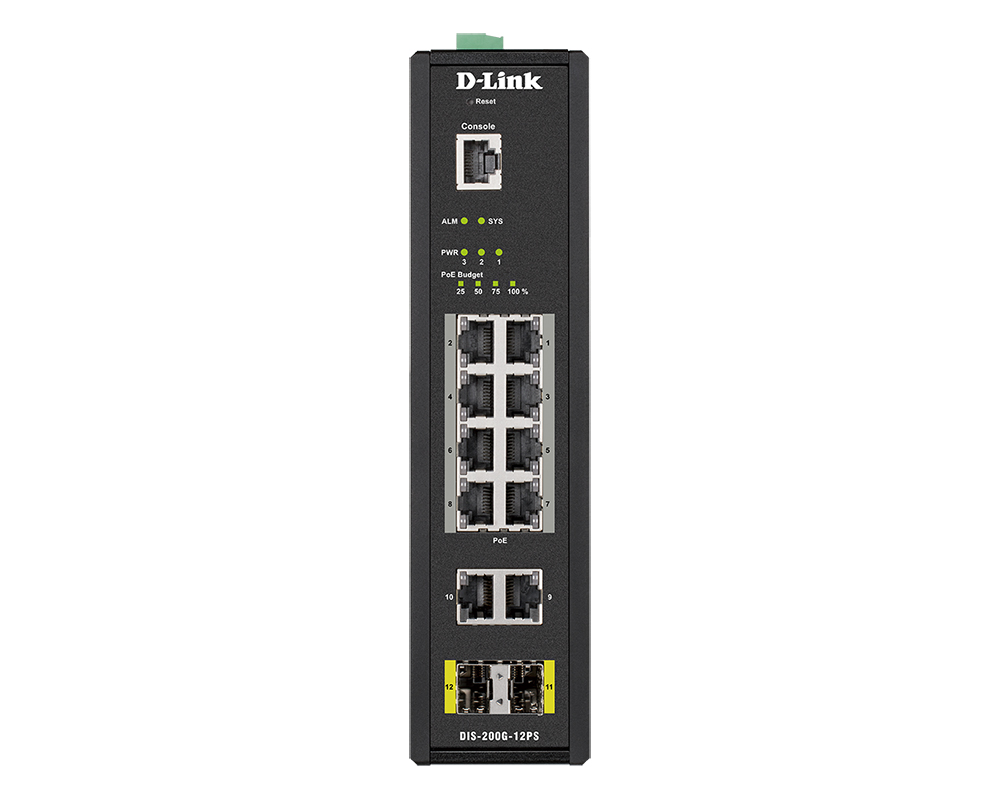

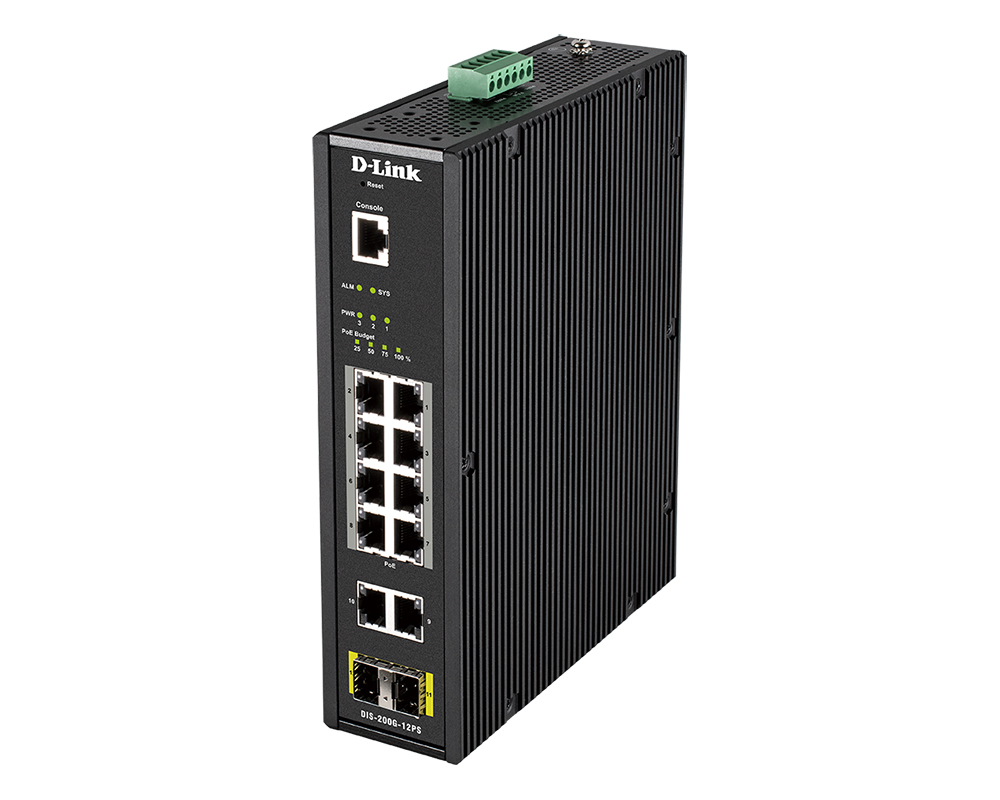

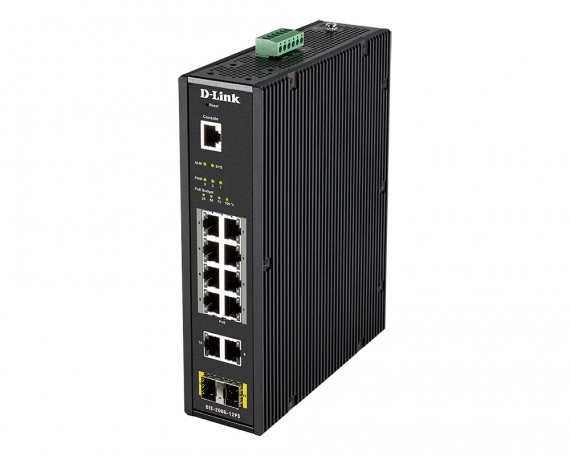

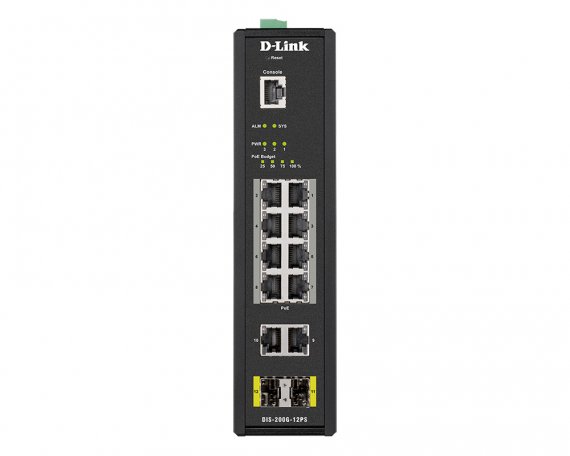

D-Link DIS-200G-12PS Промышленный управляемый L2 коммутатор с 10 портами 10/100/1000Base-T и 2 портами 1000Base-X SFP

Аппаратное обеспечение

Процессор

• Vitesse VSC7425 (416 МГц)

• Microsemi PD69208M+PD69200 (PoE)

Оперативная память

• 128 МБ

Flash-память

• 32 МБ

Интерфейсы

• 10 портов 10/100/1000Base-T (8 портов с поддержкой PoE)

• 2 порта 1000Base-X SFP

• Консольный порт с разъемом RJ-45

• Релейный выход для оповещения о сбое питания (максимальная коммутируемая нагрузка: 1 А / 24 В DC)

Индикаторы

• PWR 1/2/3

• ALM

• SYS

• Link/Activity/Speed (на порт)

• Состояние PoE

• Бюджет мощности PoE

Кнопки

• Кнопка Reset

Разъем питания

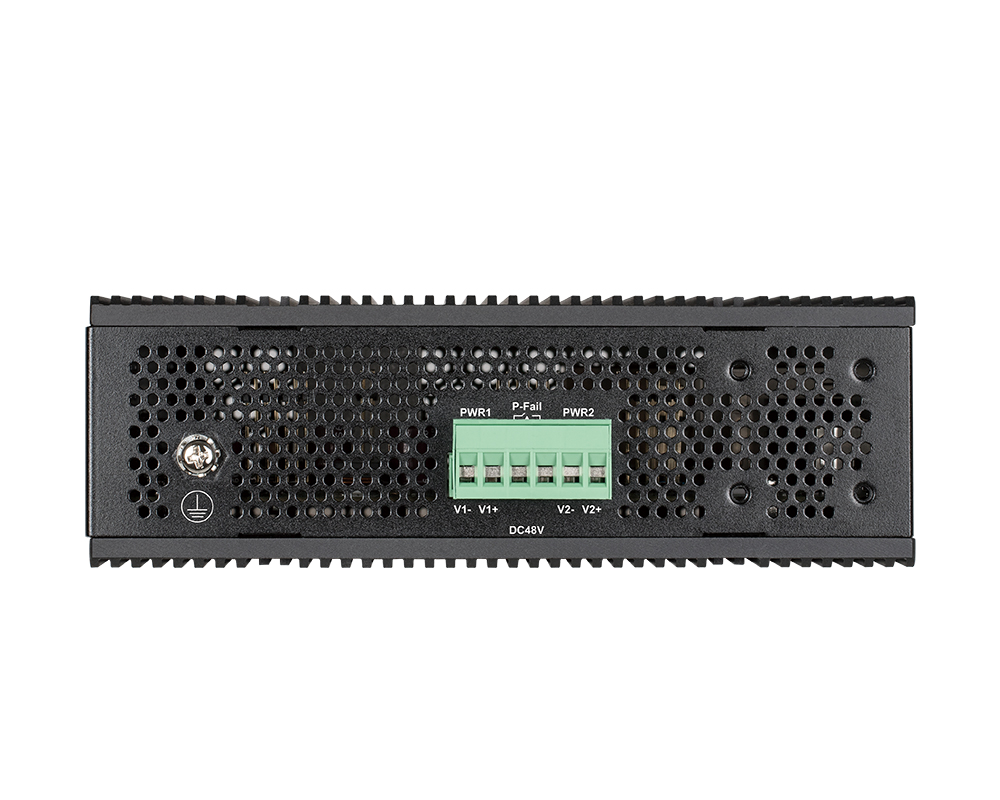

• DC: клеммный блок для подключения до двух независимых источников питания¹
(от 48 В до 54 В DC)

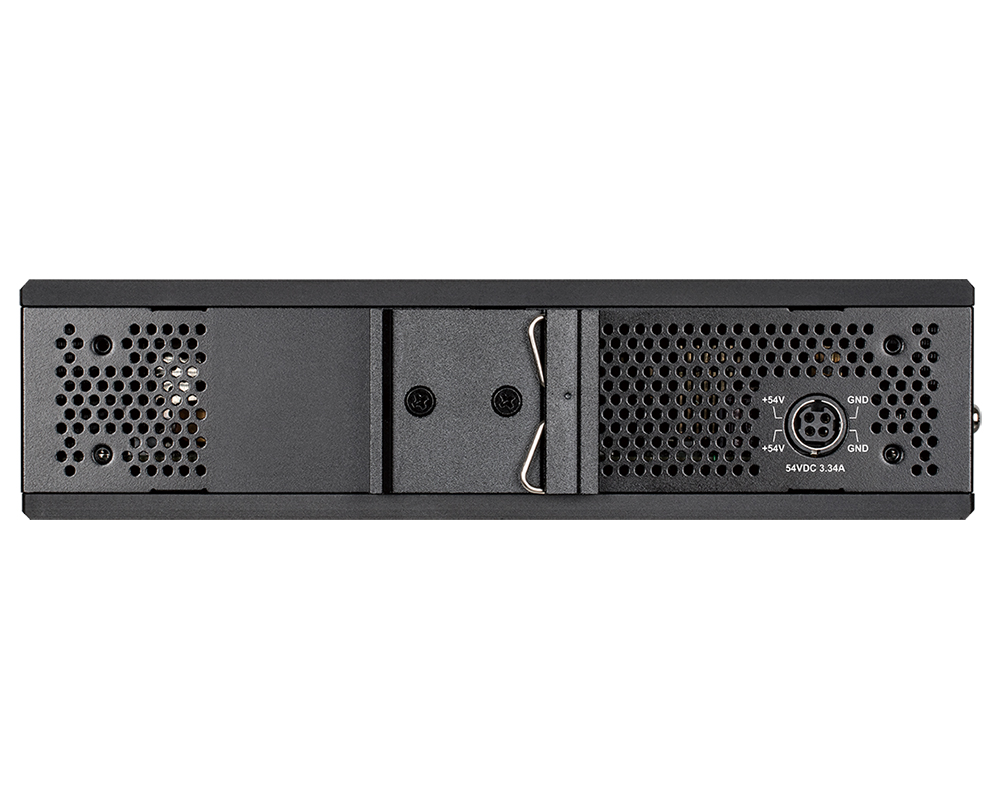

• AC: 4 pin power mini-DIN PD-40VS (для подключения адаптера питания¹ со штекером PDP-40)

Корпус

• Металлический корпус (стандарт IP30)

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T (медная витая пара)

• IEEE 802.3u 100Base-TX (медная витая пара)

• IEEE 802.3ab 1000Base-T (медная витая пара)

• IEEE 802.3z 1000Base-X

• IEEE 802.3az Energy Efficient Ethernet

• Управление потоком IEEE 802.3x

• Автоматическое определение MDI/MDIX на всех медных портах

Производительность

Коммутационная матрица

• 24 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 8K записей

Макс. скорость перенаправления 64-байтных пакетов

• 17,85 Mpps

Буфер пакетов

• 512 кБ

Jumbo-фрейм

• 9 600 байт

Программное обеспечение

Функции уровня 2

• Управление потоком

   - 802.3x

   - Предотвращение блокировок HOL

• IGMP Snooping

   - IGMP v1/v2

   - IGMP v3

   - Поддержка до 256 групп (совместно с MLD Snooping)

   - IGMP Snooping Querier

   - IGMP snooping Fast Leave на основе порта

• MLD Snooping

   - MLD v1

   - MLD v2

   - Поддержка до 256 групп (совместно с IGMP Snooping)

   - MLD Snooping Querier

   - MLD snooping Fast Leave на основе порта

• Link aggregation

   - 802.3ad

   - Макс. 6 групп на устройство/8 портов на группу

• Поддержка Ethernet Ring Protection Switching (ERPS, ITU-T G.8032)

• Loopback Detection

• LLDP

• Зеркалирование портов

   - Поддержка 1 группы зеркалирования

   - Режимы: One-to-One, Many-to-One

• Статистика

   - Tx Ok

   - Tx Error

   - Rx Ok

   - Rx Error

• Spanning Tree Protocol

   - 802.1D STP

   - 802.1w RSTP

   - 802.1s MSTP

VLAN

• 802.1Q Tagged VLAN

• VLAN на основе портов

• Auto Surveillance VLAN 2.0 (ASV2.0)

• Voice VLAN

• Asymmetric VLAN

• Группы VLAN

   - 128 групп VLAN

   - Макс. 4094 VLAN

• GVRP

Качество обслуживания (QoS)

• CoS на основе:

   - Порта коммутатора

   - Очередей приоритетов 802.1p

   - ToS

   - IP Precedence

• Управление полосой пропускания

   - На основе порта (входящее, с минимальным шагом до 100 Кбит/с)

• Обработка очередей

   - Strict Priority

   - Weighted Round Robin (WRR)

• 4 очереди на порт

AAA

• Управление доступом на основе Web (WAC)

• Аутентификация 802.1X²

• RADIUS

Безопасность

• D-Link Safeguard Engine

• Сегментация трафика

• Защита от широковещательного/многоадресного/ одноадресного шторма

• Предотвращение атак DoS

• SSH

• SSL

• Port Security

OAM

• Диагностика кабеля

• Dying Gasp²

• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring

Управление

• Web-интерфейс (поддержка IPv4/IPv6)

• Интерфейс командной строки (CLI)

• SNTP

• SNMP v1/v2c

• SNMP v3

• SNMP Trap

• Telnet-сервер

• Системный журнал

• DHCP-клиент

• TFTP-клиент

• LLDP

• D-Link Discovery Protocol (DDP)

• Поддержка нескольких версий ПО

• Поддержка нескольких версий конфигураций

Технология Green

• Экономия электроэнергии за счет:

   - Определения статуса соединения

   - Выключения индикаторов

   - Выключения портов

   - Использования спящего режима

MIB/RFC

• RFC768 UDP

• RFC791 IP

• RFC792 ICMP

• RFC793 TCP

• RFC826 ARP

• RFC1213 MIB II

• RFC1493 Bridage MIB

• RFC1907 SNMPv2 MIB

• RFC2668 802.3 MAU MIB

• RFC4133 Entity MIB

• RFC4363 IEEE 802.1p MIB

• ZoneDefense MIB

• Private MIB

PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at

Порты с поддержкой PoE

• Порты 1-8

Бюджет мощности PoE

• До 240 Вт (при подключении адаптера питания DIS-PWR180AC мощностью 180 Вт бюджет PoE составляет 140 Вт, а при подключении более мощного источника питания, например 300 Вт, бюджет PoE может достигать 240 Вт, макс. 30 Вт на порт PoE)

Физические параметры

Размеры (Д x Ш x В)

• 210 x 171,2 x 53 мм

Вес

• 1,76 кг

Условия эксплуатации

Питание

• 48-54 В DC (с возможностью подключения до двух источников питания (не входят в комплект поставки))

• Адаптер питания (не входит в комплект поставки):

 - Вход: 100-240 В AC, 2,5 А, 50/60 Гц

 - Выход: 54 В DC

Потребляемая мощность

• В режиме ожидания: 7,02 Вт

• Максимальная потребляемая мощность:

 - 260 Вт (функция PoE включена)

 - 10,8 Вт (функция PoE выключена)

Тепловыделение

• 887,16 БТЕ/час (функция PoE включена)

• 36,85 БТЕ/час (функция PoE выключена)

MTBF (часы)

• 213 112

Уровень шума

• 0 дБ

Защита от статического электричества

• Поддержка защиты от статического электричества на медных портах (стандарт IEC61000-4-5)

Система вентиляции

• Пассивная

Температура

• Рабочая: от -40 до 65 °C

• Хранения: от -40 до 85 °C

Влажность

• При эксплуатации: от 0% до 95% без конденсата

• При хранении: от 0% до 95% без конденсата

Комплект поставки

• Коммутатор DIS-200G-12PS

• Консольный кабель с разъемом RJ-45

• Комплект для монтажа на стену

• Комплект для установки на DIN-рейку

• Краткое руководство по установке

Прочее

EMI

• CE

• FCC

• BSMI

• C-Tick

Безопасность

• UL
