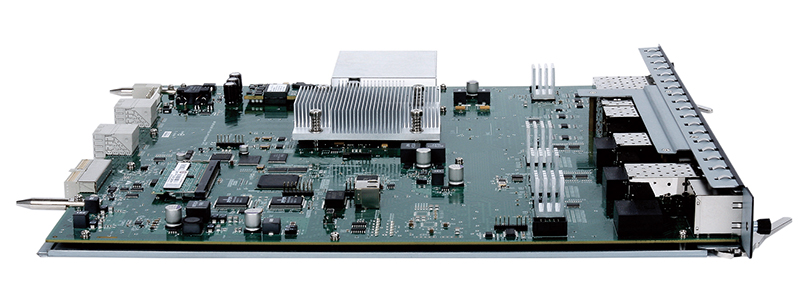

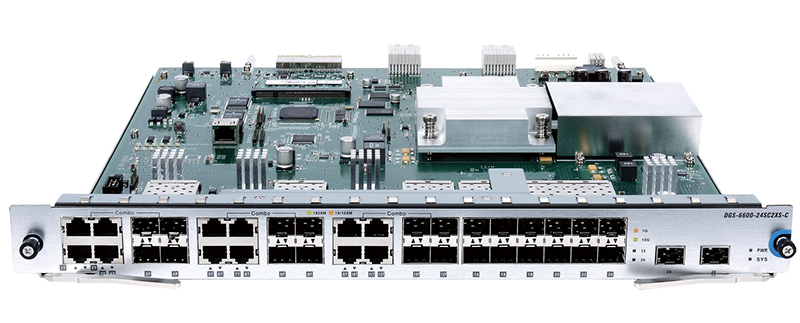

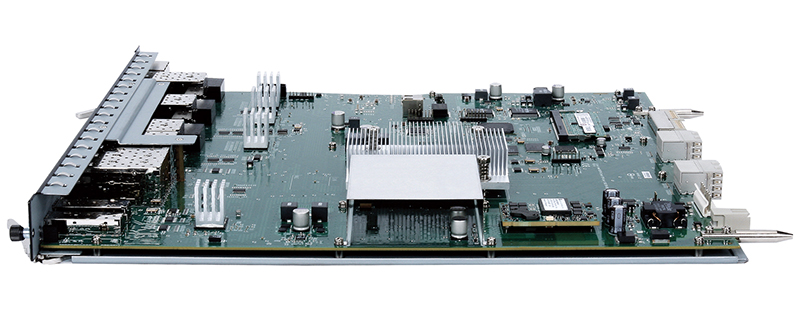

D-Link DGS-6600-24SC2XS-C Модуль с 12 портами 100/1000Base-X SFP, 12 комбо-портами 100/1000Base-T/SFP

Аппаратное обеспечение

Процессор

• 400 МГц

Оперативная память

• 1 ГБ

Flash-память

• Prom 4 МБ, Runtime 128 МБ

Интерфейсы

• 12 портов 100/1000Base-X SFP

• 12 комбо-портов 100/1000Base-T/SFP

• 2 порта 10GBase-X SFP+

Тип полировки

• UPC

Функционал

Стандарты

• IEEE 802.3

• IEEE 802.3u

• IEEE 802.3ab

• IEEE 802.3z

• IEEE 802.3ae

• IEEE 802.3aq

• Поддержка полу-/полнодуплексного режима работы

• Управление потоком IEEE 802.3x и поддержка back pressure

• Поддержка трансиверов, соответствующих стандартам SFF-8431

Стандарты SFP

• IEEE 802.3z

• Поддержка полнодуплексного режима работы

Стандарты 10/100/1000Base-T

• IEEE 802.3

• IEEE 802.3u

• IEEE 802.3ab

• Поддержка полу-/полнодуплексного режима работы

• Управление потоком IEEE 802.3x при полнодуплексном режиме работы

Стандарты SFP+

• IEEE 802.3ae

• IEEE 802.3aq

Производительность

Коммутационная матрица

• 88 Гбит/с

Макс. скорость перенаправления 64-байтных пакетов

• 268,44 Mpps

Программное обеспечение

Функции уровня 2

• Таблица MAC-адресов

  - 32K записей на модуль I/O

• Управление потоком

  - Управление потоком 802.3x

  - Предотвращение блокировок HOL

• Jumbo-фрейм до 9 732 байт

• IGMP Snooping

  - IGMP v1/v2/v3 Snooping

  - Поддержка 1K групп

• Spanning Tree

  - 802.1D STP

  - 802.1w RSTP

  - 802.1s MSTP

• Агрегирование каналов 802.3ad

  - Макс. 128 групп на устройство, 8 портов на группу

  - Поддержка агрегации между портами разных модулей (cross-module trunk)

• Зеркалирование портов

  - One-to-One

  - Many-to-One

  - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях

• ERPS (Ethernet Ring Protection Switching)

  - MLD v1 Snooping

  - Поддержка 1K групп

  - MLD Snooping Fast Leave на основе узла

VLAN

• Группы VLAN

  - Макс. 4K групп VLAN

• 802.1Q Tagged VLAN

• 802.1v Protocol VLAN

• VLAN на основе порта

• Double VLAN (Q-in-Q)

  - Q-in-Q на основе порта

Качество обслуживания (QoS)

• IEEE 802.1p CoS

• 8 очередей на порт

• Обработка очередей

  - Strict Priority

  - Weighted Round Robin (WRR)

  - Strict + WRR

  - Deficit Round Robin (DRR)

  - Strict + DRR

• CoS на основе:

  - Порта коммутатора

  - VLAN ID

  - Очередей приоритетов 802.1p

  - MAC-адреса

  - IPv4/v6-адреса

  - DSCP

  - Типа протокола

  - Класса IPv6-трафика

  - Метки потока IPv6

  - TCP/UDP-порта

• Поддержка следующих действий для потоков:

  - Добавление тега приоритета 802.1p

  - Добавление тега приоритета TOS/DSCP

  - Управление полосой пропускания

  - Гарантированная полоса пропускания (CIR), мин. шаг до 64 Кбит/с

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, мин. шаг до 64 Кбит/с)

• QoS на основе времени

Функции уровня 3

• Макс. кол-во IP-интерфейсов: 4K

• VRRP

• Туннелирование IPv6

  - Настройка вручную

  - ISATAP

  - 6to4

• IPv6 Phase 2 Ready

Маршрутизация уровня 3

• 12K записей в таблице маршрутизации IPv4/IPv6

• 8K записей в таблице коммутации L3 IPv4/IPv6

• RIP

  - RIP v1/v2

  - RIPng (IPv6)

• OSPF

  - OSPF v2

  - OSPF v3 (IPv6)

  - Пассивный интерфейс OSPF

  - Stub/NSSA Area

  - OSPF Equal Cost Route

• BGP v4

Многоадресная рассылка

• 1K групп multicast

• PIM-DM

• PIM-SM

• IGMP v1/v2/v3

• DVMRP v3

Списки управления доступом (ACL)

• Ingress ACL

• ACL на основе:

  - Приоритета 802.1p

  - VLAN ID

  - MAC-адреса

  - IPv4/v6-адреса или IP-префикса

  - Приоритета DSCP/IP

  - Типа IP-протокола

  - Номера порта TCP/UDP

  - Комбинации вышеперечисленного

• ACL на основе времени

Безопасность

• Port Security: до 16 MAC-адресов на порт

• Защита от широковещательного/многоадресного/одноадресного шторма

• Предотвращение атак DoS

MPLS

• L2 VPN

  - Point-to-point VPWS для сервиса E-line

  - Point-to-multipoint VPLS для сервиса E-LAN

AAA

• 802.1X

  - Управление доступом на основе порта

  - Динамическое назначение VLAN

• Учетные записи с 3 уровнями прав доступа

• Аутентификация на сервере RADIUS

Управление

• Интерфейс командной строки (CLI)

• Telnet-сервер

• Telnet-клиент

• TFTP

• DHCP-сервер

• DHCP Relay

• DHCP Relay option 82

• SNMP v1/v2c

• SNMP Trap

• Системный журнал

• RMON v1

  - Поддержка групп 1, 2, 3, 9

• Файловая система Flash

• Поддержка нескольких версий ПО

• Поддержка нескольких версий конфигураций

• Команда отладки

• SNTP

• Trusted host

Технология Green

• Экономия электроэнергии за счет:

  - Определения статуса соединения

  - PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию

Физические параметры

Вес

• 3,33 кг

Условия эксплуатации

Потребляемая мощность

• 137,67 Вт

Тепловыделение

• 137,59 Вт (469,75 БТЕ/час)

Температура

• Рабочая: от 0 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90%

Совместимое оборудование

SFP-трансиверы

• DGS-712

• DEM-210

• DEM-211

• DEM-310GT

• DEM-311GT

• DEM-312GT2

• DEM-314GT

• DEM-315GT

WDM SFP-трансиверы

• DEM-220T

• DEM-220R

• DEM-330T/10KM

• DEM-330R/10KM

• DEM-331T/20KM

• DEM-331R/20KM

• DEM-331T/40KM

• DEM-331R/40KM

SFP+ трансиверы

• DEM-431XT

• DEM-432XT

• DEM-433XT

• DEM-435XT

WDM SFP+ трансиверы

• DEM-436XT-BXD/20KM

• DEM-436XT-BXU/20KM

• DEM-436XT-BXD/40KM

• DEM-436XT-BXU/40KM
