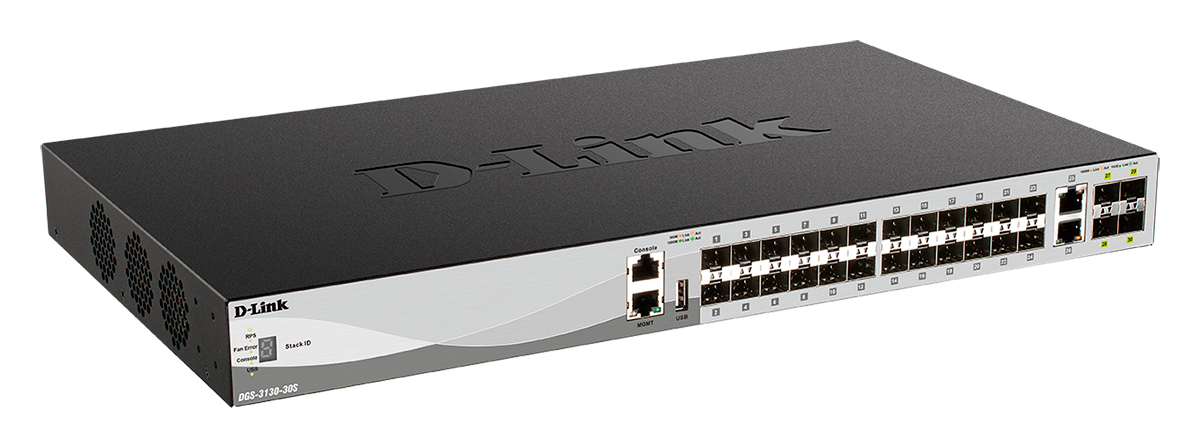

D-Link DGS-3130-30S Управляемый L3 стекируемый коммутатор с 24 портами 1000Base-X SFP, 2 портами 10GBase-T и 4 портами 10GBase-X SFP+
Управляемый L3 стекируемый коммутатор с 24 портами 1000Base-X SFP, 2 портами 10GBase-T и 4 портами 10GBase-X SFP+ Managed L3 Stackable Switch 24x1000Base-X SFP, 2x10GBase-T, 4x10GBase-X SFP+, CLI, 1000Base-T Management, RJ45 Console, USB, RPS, Dying Gasp
Купить по низким ценам D-Link DGS-3130-30SУправляемый L3 стекируемый1 коммутатор DGS-3130-30S предназначен для безопасного подключения конечных пользователей к сети предприятия или сети Metro Ethernet. Коммутатор оснащен 24 портами 1000Base-X SFP, 2 портами 10GBase-T и 4 портами 10GBase-X SFP+, поддерживает многоадресные группы и расширенные функции безопасности, что делает его идеальным гигабитным решением уровня доступа. Данный коммутатор также оснащен портом USB 2.0, что позволяет осуществить загрузку программного обеспечения и конфигурационных файлов непосредственно с USB-накопителя и сохранить на нем файлы системного журнала.
Надежность
Коммутатор DGS-3130-30S предназначен для использования в сетях предприятий и Metro Ethernet, а также для пользователей, которым требуется высокий уровень сетевой безопасности и максимальная работоспособность. Коммутатор оснащен разъемом для подключения внешнего резервного источника питания DPS-500A2, что позволяет обеспечить непрерывную работу устройства. DGS-3130-30S поддерживает протоколы Spanning Tree (STP) (802.1D, 802.1w и 802.1s), функции Loopback Detection и защиты от широковещательного шторма, которые повышают отказоустойчивость сети. Кроме того, DGS-3130-30S поддерживает технологию Ethernet Ring Protection Switching (ERPS), обеспечивающую минимальное время восстановления работы кольца (50 мс) после сбоя. Для распределения нагрузки и повышения отказоустойчивости при использовании нескольких коммутаторов DGS-3130-30S позволяет воспользоваться функцией Dynamic 802.3ad Link Aggregation Port Trunking.
Расширенные функции безопасности
Коммутатор DGS-3130-30S поддерживает такие функции безопасности, как многоуровневые списки управления доступом (ACL), управление штормом и IP-MAC-Port Binding (IMPB) с DHCP Snooping. Функция IP-MAC-Port Binding позволяет контролировать доступ компьютеров к сети на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Благодаря функции DHCP Snooping коммутатор автоматически определяет пары IP/MAC-адресов, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB.
Политики управления доступом
Коммутатор DGS-3130-30S поддерживает такие механизмы аутентификации, как 802.1X, управление доступом на основе Web-интерфейса (WAC) и управление доступом на основе MAC-адресов, обеспечивая простоту развертывания сети. После аутентификации индивидуальные политики, такие как принадлежность VLAN, политики QoS и правила ACL могут быть назначены каждому узлу Кроме того, коммутатор поддерживает технологию Microsoft® NAP (Network Access Protection), позволяющую пользователям запретить доступ в сеть компьютерам, которые не соответствуют установленным требованиям безопасности.
Управление трафиком
DGS-3130-30S предоставляет набор многоуровневых функций QoS/CoS, гарантирующих, что критичные к задержкам сетевые сервисы, такие как VoIP, видеоконференции, IPTV и видеонаблюдение, будут обслуживаться с надлежащим приоритетом. Функции Traffic Shaping обеспечивают гарантированную полосу пропускания для данных сервисов в случае высокой загрузки сети. Благодаря поддержке многоадресной рассылки 2 уровня коммутатор DGS-3130-30S реализует обработку IPTV-приложений. Функция IGMP/MLD Snooping на основе узла обеспечивает подключение нескольких клиентов многоадресной группы к одному интерфейсу, функция ISM VLAN отправляет многоадресные потоки в специальный Multicast VLAN с целью сохранения полосы пропускания и повышения уровня безопасности сети. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.
1При физическом стекировании моделей DGS-3130-30TS/30S/30PS вес составляет 1 на юнит. Максимальное количество стекируемых устройств (юнитов) — 9. При физическом стекировании моделей DGS-3130-54TS/54S/54PS вес составляет 2 на юнит. Максимальное количество стекируемых устройств (юнитов) — 6. Возможно физическое стекирование моделей DGS-3130-30XX и DGS-3130-54XX, при котором учитывается и вес (максимум 12), и максимальное количество стекируемых устройств (9 юнитов).
Например: 6 x DGS-3130-30XX (вес 6) + 3 x DGS-3130-54XX (вес 6) Итого: не превышен максимум стекируемых устройств (максимум 9 юнитов), также не превышен максимальный вес (максимум 12).
2RPS не входит в комплект поставки.
Характеристики
Аппаратное обеспечение | |
Процессор | • 1,25 ГГц |
Оперативная память | • 2 ГБ |
Flash-память | • 256 МБ |

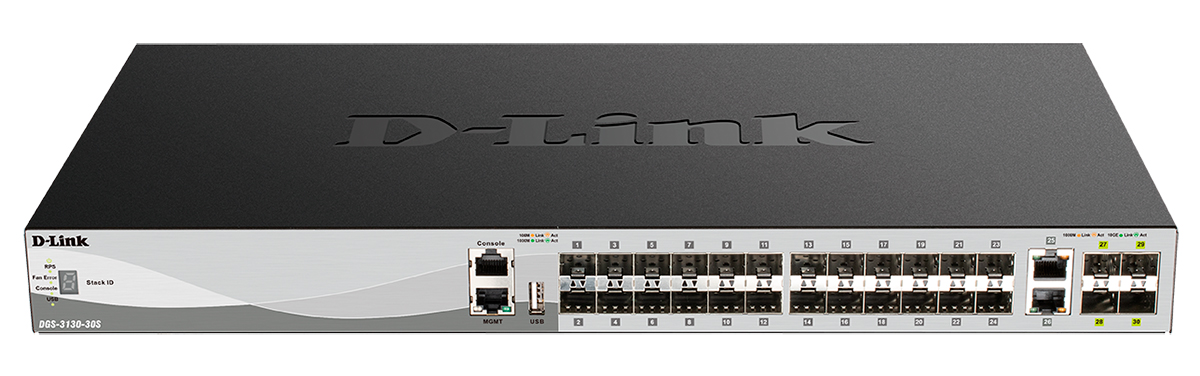

Интерфейсы | • 24 порта 1000Base-X SFP • 2 порта 10GBase-T • 4 порта 10GBase-X SFP+ • Консольный порт с разъемом RJ-45 • Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band) • Порт USB 2.0 тип A |
Индикаторы | • Power • Link/Activity/Speed (на порт) • Console • USB • RPS • Fan Error • Stack ID • MGMT |

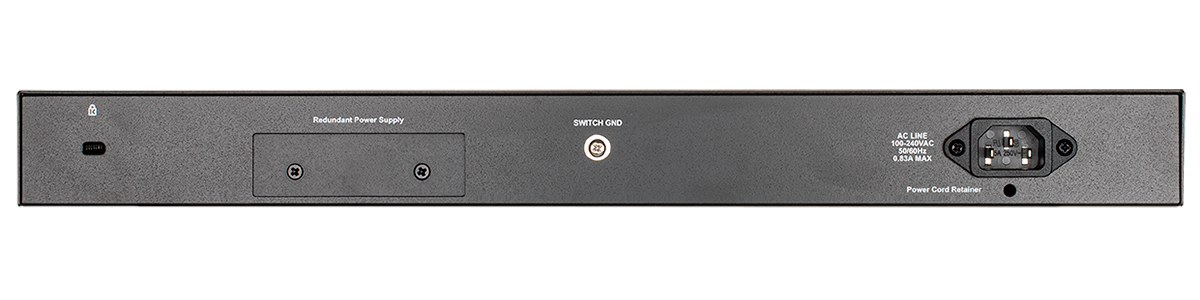

Разъем питания | • Разъем для подключения питания (переменный ток) • Разъем для подключения резервного источника питания DPS-500A1 |
Функционал | |
Стандарты и функции | • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3an 10GBase-T • IEEE 802.3z 1000Base-X • IEEE 802.3ae 10GBase-X • IEEE 802.3az Energy-Efficient Ethernet (EEE) • Управление потоком IEEE 802.3x • Автоматическое определение MDI/MDIX на всех медных портах |
Производительность | |
Коммутационная матрица | • 168 Гбит/с |
Метод коммутации | • Store-and-forward |
Макс. скорость перенаправления 64-байтных пакетов | • 125 Mpps |
Размер таблицы МАС-адресов | • 16K записей |
Буфер пакетов | • 2 МБ |
Jumbo-фрейм | • 9 216 байт |
Программное обеспечение | |
Стекирование | • Виртуальное стекирование - D-Link Single IP Management - До 32 устройств в виртуальном стеке • Физическое стекирование2 - Полоса пропускания: до 80 Гбит/с - До 9 устройств в стеке2 - Кольцевая топология |
Функции 2 уровня | • Таблица MAC-адресов: до 16K записей • Управление потоком - 802.3x - Предотвращение блокировок HOL • Link Aggregation - 802.1AX - 802.3ad - Макс. 32 группы на устройство/8 портов на группу • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP - 802.1s MSTP - BPDU Filtering - Root Guard (Restriction) • Loopback Detection • Зеркалирование портов - One-to-One - Many-to-One - Поддержка зеркалирования для входящего/исходящего трафика - RSPAN • ERPS (Ethernet Ring Protection Switching) - Топология single/multiple ring |
Многоадресная рассылка 2 уровня | • IGMP Snooping - IGMP v1/v2/v3 - Поддержка до 1024 групп - IGMP Snooping Fast Leave на основе порта - Поддержка 128 статических многоадресных групп - IGMP Snooping на VLAN - IGMP Snooping Querier - Data Driven Learning - Аутентификация IGMP - IGMP Accounting - Report suppression • MLD Snooping - MLD v1/v2 - Поддержка до 1024 групп - MLD Snooping Fast Leave на основе порта - Поддержка 64 статических многоадресных групп - MLD Snooping на VLAN - MLD Snooping Querier - MLD Proxy Reporting |
VLAN | • Группы VLAN: макс. 4K VLAN-групп • GVRP: макс. 4K динамических VLAN-групп • 802.1Q • VLAN на основе портов • 802.1v VLAN на основе протоколов • Voice VLAN • VLAN на основе MAC-адресов • VLAN Translation • ISM VLAN • Asymmetric VLAN • Private VLAN • VLAN Trunking • Double VLAN (Q-in-Q) - Q-in-Q на основе портов - Selective Q-in-Q |
Качество обслуживания (QoS) | • 802.1p • 8 очередей на порт • Обработка очередей - Strict Priority - Weighted Round Robin (WRR) - Strict + WRR • Поддержка следующих действий для потоков - Метка приоритета 802.1p - Метка ToS/DSCP - Управление полосой пропускания • CoS на основе: - Порта коммутатора - VLAN ID - Очередей приоритетов 802.1p - MAC-адреса - IPv4-адреса - DSCP - Типа протокола - Порта TCP/UDP - Содержимого пакета, определяемого пользователем3 - IPv6-адреса - Класса IPv6-трафика - Метки потока IPv6 • Управление полосой пропускания - На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с) - На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с) • Три цвета маркировки - CIR/PIR мин. шаг 8 Кбит/с - trTCM, CBS/PBS - srTCM, CBS/EBS • Управление перегрузками - Weighted Random Early Detection (WRED) |
Списки управления доступом (ACL) | • ACL на основе: - Приоритета 802.1p - VLAN ID - MAC-адреса - Ether Type - IPv4-адреса - DSCP - Типа протокола - Номера TCP/UDP-порта - Содержимого пакета, определяемого пользователем3 - IPv6-адреса - Метки потока IPv6 - Класса IPv6-трафика • Макс. кол-во записей ACL: - Входящих: 2048 - Исходящих: 512 • ACL по расписанию • Фильтрация интерфейса CPU |
Безопасность | • SSH v2 • SSL v1/v2/v3 • Port Security: до 64 MAC-адресов на порт • IP-MAC Port Binding • DHCP Snooping • Поддержка до 500 записей привязки • Защита от широковещательного/многоадресного/ одноадресного шторма • Сегментация трафика • D-Link Safeguard Engine • Фильтрация NetBIOS/NetBEUI • IPv6 ND Snooping • Функция DHCP Server Screening • Предотвращение атак ARP Spoofing - Макс. количество записей: 64 • Предотвращение атак DoS • Защита от атак BPDU • Проверка ARP-пакетов • Проверка IP-пакетов |
AAA | • Аутентификация 802.1X: - Управление доступом на основе порта/узла - Назначение политики Identity-driven (VLAN, ACL или QoS) • Управление доступом на основе Web (WAC): - Управление доступом на основе порта/узла - Назначение политики Identity-driven (VLAN, ACL или QoS) • Управление доступом на основе MAC-адресов (MAC): - Управление доступом на основе порта/узла - Назначение политики Identity-driven (VLAN, ACL или QoS) • Authentication Database Failover • Guest VLAN • Microsoft® NAP - Поддержка 802.1X NAP - Поддержка DHCP NAP • RADIUS Accounting • Аутентификация на основе RADIUS и TACACS+ • Учетные записи с 4 уровнями прав доступа |
Технология Green | • Экономия электроэнергии за счет: - Выключения индикаторов - Выключения портов - Использования спящего режима |
OAM | • 802.3ah Ethernet Link OAM • D-Link Unidirectional Link Detection (DULD) • Dying Gasp • 802.1ag Connectivity Fault Management (CFM) • Y.1731 OAM • Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring) |
Управление | • Web-интерфейс • Интерфейс командной строки (CLI) • Telnet-сервер • Telnet-клиент • TFTP-клиент • DNS-клиент • Защищенный FTP-сервер • ZModem • SNMP v1/v2c/v3 • SNMP Traps • Системный журнал • sFlow • RMON v1: поддержка 1, 2, 3, 9 групп • RMON v2: поддержка группы ProbeConfig • LLDP • BootP/DHCP-клиент • DHCP Auto-configuration • DHCP Relay • DHCP Client option 12 • DHCP Relay Option 18, 37, 82 • Файловая система Flash • PPPoE Circuit-ID insertion • Поддержка нескольких версий ПО • Поддержка нескольких версий конфигураций • Мониторинг CPU • Команды отладки • SNTP • Восстановление пароля • Шифрование пароля • Trusted Host • Поддержка Microsoft® NLB (Network Load Balancing) • ICMP v6 • DHCP-сервер |
Функции 3 уровня | • Интерфейс IP: макс. 128 интерфейсов • ARP Proxy • IPv6 Neighbour Discovery (ND) |
Маршрутизация 3 уровня | • Статическая маршрутизация - Макс. кол-во записей IPv4: 512 - Макс. кол-во записей IPv6: 256 • RIP v1/v2/ng • OSPFv2/v3 • VRRP • VRRPv33 • Поддержка 1024 аппаратных записей маршрутизации по IPv4/IPv63 • Поддержка до 4096 аппаратных записей коммутации L3 по IPv4/IPv63 • Маршрутизация на основе политик |
Многоадресная рассылка 3 уровня | • IGMP v1/v2/v3 • PIM-SM • Фильтрация IGMP - На основе порта - На основе VLAN |
Стандарты MIB | • RFC 1213 MIB II • RFC 4188 Bridge MIB • RFC 1157, 2571-2576 SNMP MIB • RFC 1907 SNMPv2 MIB • RFC 1757, 2819 RMON MIB • RFC 2021 RMONv2 MIB • RFC 1398, 1643, 1650, 2358, 2665 Ether-like MIB • RFC 2674 802.1p MIB • RFC 2233, 2863 IF MIB • RFC 2618 RADIUS Authentication Client MIB • RFC 2620 RADIUS Accounting Client MIB • RFC 2925 PING & TRACEROUTE MIB • RFC 2674, 4363 802.1p MIB • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure • RFC 1215 MIB Traps Convention • RFC 1212 Concise MIB Definitions • RFC 1215 MIB Traps Convention • RFC 1157, 2571-2576 SNMP MIB • RFC 4022 MIB for TCP • RFC 4113 MIB for UDP • RFC 4293 IPv6 SNMP Mgmt Interface MIB • RFC 2737 Entity MIB (version 2) |
Стандарты RFC | • RFC 768 UDP • RFC 791 IP • RFC 792, 2463, 4443 ICMP • RFC 793 TCP • RFC 826 ARP • RFC 3513, 4291, IPv6 Addressing Architecture • RFC 2893, 4213 IPv4/IPv6 dual stack function • RFC 2463, 4443 ICMPv6 • RFC 2462, 4862 IPv6 Stateless Address Auto Configuration • RFC 2464 IPv6 Ethernet and definition • RFC 1981 Path MTU Discovery for IPv6 • RFC 2460 IPv6 • RFC 2461, 4861 Neighbor Discovery for IPv6 • RFC 783 TFTP • RFC 2068 HTTP • RFC 1492 TACACS • RFC 2866 RADIUS Accounting • RFC 2474, 3260 DiffServ • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP) • RFC 2571, 2572, 2573, 2574, SNMP • IPv6 Ready Logo Phase 2 • RFC 854 Telnet • RFC 951, 1542 BootP • RFC3484 Default Address Selection |
Физические параметры | |
Размеры (Д x Ш x В) | • 440 x 250 x 44 мм |
Вес | • 3,5 кг |
Условия эксплуатации | |
Питание на входе | • От 100 до 240 В переменного тока, 50/60 Гц |
Макс. потребляемая мощность | • 65,01 Вт |
Потребляемая мощность в режиме ожидания | • 22,77 Вт |
Тепловыделение | • 221,8 БТЕ/час |
MTBF (часы) | • 400 490 |
Уровень шума | • При высокой скорости вентилятора: 52,3 дБ • При низкой скорости вентилятора: 42,7 дБ |
Система вентиляции | • 3 вентилятора |
Температура | • Рабочая: от 0 до 50 °C • Хранения: от -40 до 70 °C |
Влажность | • При эксплуатации: от 10% до 90% без конденсата • При хранении: от 5% до 90% без конденсата |
Комплект поставки | |
• Коммутатор DGS-3130-30S • Кабель питания • Фиксатор для кабеля питания • Консольный кабель (с разъемами RJ-45 и RS-232) • 2 крепежных кронштейна для установки в 19-дюймовую стойку • Комплект для монтажа • 4 резиновые ножки • Краткое руководство по установке | |
Совместимое оборудование | |
SFP трансиверы | • DGS-712 • DEM-310GT • DEM-311GT • DEM-312GT2 • DEM-314GT • DEM-315GT • DEM-330T • DEM-330R • DEM-331T • DEM-331R • DEM-331T/20KM • DEM-331R/20KM • 210 • 211 • 220R/20KM • 220T/20KM • 310GT • 311GT • 312GT2 |
SFP+ трансиверы | • DEM-410T • DEM-431XT • DEM-432XT • DEM-433XT • DEM-434XT • DEM-436XT-BXD • DEM-436XT-BXU • 410T • 431XT • 433XT • 436XT-BXD/20KM • 436XT-BXU/20KM • 436XT-BXD/40KM • 436XT-BXU/40KM |
Кабели 10G SFP+ | • DEM-CB100S • DEM-CB300S • DEM-CB700S |
Резервный источник питания | • DPS-500A • DPS-500DC/B |
Прочее | |
EMI | • FCC Class A • CE Class A • VCCI Class A • IC • RCM • BSMI |
Безопасность | • CB • cUL • BSMI |
1 RPS не входит в комплект поставки.
2 При физическом стекировании моделей DGS-3130-30TS/30S/30PS вес составляет 1 на юнит. Максимальное количество стекируемых устройств (юнитов) — 9.
При физическом стекировании моделей DGS-3130-54TS/54S/54PS вес составляет 2 на юнит. Максимальное количество стекируемых устройств (юнитов) — 6.
Возможно физическое стекирование моделей DGS-3130-30XX и DGS-3130-54XX, при котором учитывается и вес (максимум 12), и максимальное количество стекируемых устройств (9 юнитов).
Например: 6 x DGS-3130-30XX (вес 6) + 3 x DGS-3130-54XX (вес 6) Итого: не превышен максимум стекируемых устройств (максимум 9 юнитов), также не превышен максимальный вес (максимум 12).
3Будет доступно в будущих версиях ПО.
